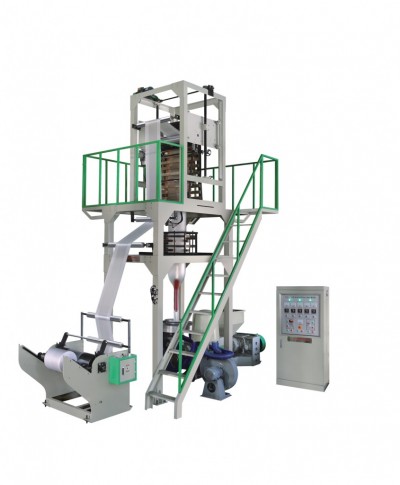

MD-H HDPE film blowing machine

MD-H HDPE film blowing machine

Main technical parametes:

Model 型号 MD-H45/50 MD-H55 MD-H60 MD-H65
Suitable Material 适用材料 HDPE
Max Film Width(mm) 最大吹膜宽度 600 800 1000 1200
Film Thickness(mm) 薄膜厚度 HD:0.008-0.08
Max Extrusion Output HD 最大挤出量HD 30/40kg/hr 50kg/hr 60kg/hr 80kg/hr
Extrusion unit   挤出机组
Gear Box 齿轮箱 133/146 173 173 200
Screw Diameter(mm) 螺杆直径 φ45/50 φ55 φ60 φ65
Screw L/D Ratio 螺杆长径比 28:1 28:1 28:1 28:1
Screw’s Material 螺杆材料 38 CRMOALA
Barrel’s Material 料筒材料 38 CRMOALA
Barrel’s Cooling Fan 料筒冷却 250W×2 370W×2 370×2 370×3
Thermo Control (zone) 料筒温度控制 3 3 3 4
Driving Motor (kw) 主电机功率 7.5/11 18.5 22 30
Extrusion Die    模头
Die Size (mm) 模口 HD:φ60/80 HD:φ80/100 HD:φ100/120 HD:φ120/φ150
Screen Changer 换网器 Standard manual
Thermo Control (zone) 温度控制 2 2 2 2
Air Ring  (mm) 风环 φ620 φ620 φ620 φ760
Cooling Blower (kw) 冷却风机 1.5 2.2 2.2 3
Center Steady Stick 中心稳定棒 1 PCS
Take-UP Unit    牵引部分
Roller Width (mm) 牵引辊宽 φ138×650 φ138×850 φ138×1100 φ138×1300
Embossing Roller Width 压花辊宽 550mm 750mm 1000mm 1200mm
Take-UP Motor (kw) 引取电机功率 0.75 1.1 1.1 1.5
Take-UP Speed(M/min) 引取速度 10-60 10-60 10-60 10-60
Height adjustable type 上下升降式 700mm
Winding Unit    收卷部分
Type OF Winder 收卷方式 Surface Friction Single Winder手动表面摩擦式单收卷
Roller Width (mm) 收卷轮宽 700 900 1100 1300
Winding Motor (N.M) 卷取功率 6 10 10 16
Winding Speed(M/min) 卷取速度 10-60 10-60 10-60 10-60
Voltage 电源 380V, 50HZ, 3PHASE
Cover Dimensions (m) 占地尺寸 4.5×2.0×4.3 4.5×2.2×4.5 5×2.5×4.8 5.5×2.8×5.2
OPTIONAL EQUIPMENT 选择性配备
1)自动吸料机 1)AUTO LOADER
2)双功位收卷 2)DOUBLE WINDER
3)表面处理 3)CORONA
4)气涨轴 4)AIR SHAFT
5)手动快换网装置 5)MANUAL MECHANICS SCREEN CHANGER
6)全自动收卷 6)FULL AUTOMATIC WINDER
7)自动补气 7)AUTOMATICALLY SUPPLY AIR
