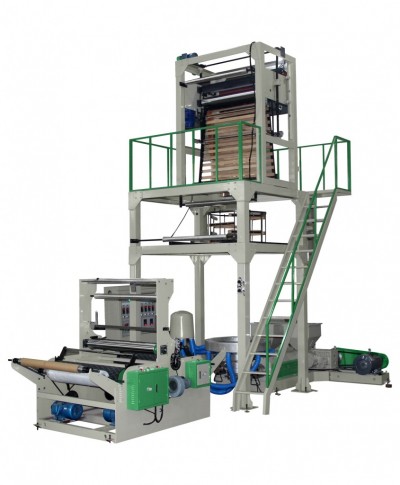

MD-2L double layer co-extrusion rotary die film blowing machine

MD-2L double layer co-extrusion rotary die film blowing machine

Main Technical Parameters

Model 型号 MD-2L1200 MD-2L1500 MD-2L2000
Suitable Material 适用材料  LDPE  LLDPE  HDPE
Max Film Width(mm) 最大吹膜宽度 1200 1500 2000
Film Thickness(mm) 薄膜厚度 LD:0.02-0.15
Max Extrusion Output 最大挤出量 80kg/hr 130kg/hr 180kg/hr
Extrusion unit   挤出机组
Gear Box 齿轮箱 146×2 173×2 200×2
Screw Diameter(mm) 螺杆直径 φ50×2 φ55×2 φ65×2
Screw L/D Ratio 螺杆长径比 28:1
Screw’s Material 螺杆材料 38 CRMOALA
Barrel’s Material 料筒材料 38 CRMOALA
Barrel’s Cooling Fan 料筒冷却 250W×2×2 370×2×2 370×3×2
Thermo Control (zone) 料筒温度控制 3×2 3×2 4×2
Driving Motor (kw) 主电机功率 15×2 22×2 30×2
Extrusion Die    模头
Die Size (mm) 模口 LD:φ250 LD:φ350 LD:φ500
Rotary Die Head 旋转模头方式 360°Continue Rotary        360°连续旋转
Thermo Control (zone) 温度控制 3 3 4
Air Ring 风环 1PCS
Cooling Blower (kw) 冷却风机 4 5.5 7.5
Take-UP Unit    牵引部分
Roller Width (mm) 牵引辊宽 φ165×1300 φ165×1600 φ190×2100
Take-UP Motor (kw) 引取电机功率 1.5 1.5 2.2
Take-UP Speed(M/min) 引取速度 5-60 5-60 5-60
Winding Unit    收卷部分
Type OF Winder 收卷方式 Surface Friction Double Winders表面摩擦式双收卷
Roller Width (mm) 收卷辊宽 1300 1600 2100
Winding Motor 卷取功率 16N.M 1.5kw 1.5kw
Winding Speed(M/min) 卷取速度 5-60 5-60 5-60
Voltage 电源 380V 50Hz  3PHASE
Cover Dimensions (m) 占地尺寸 6.5×2.3×6.5 6.8×2.6×7 7×3.2×7.5
OPTIONAL EQUIPMENT 选择性配备
1)自动吸料机×2个 1)AUTO LOADER×2PCS
2)冷风机 2)AIR COOLING DEVICE
3)表面处理 3)CORONA
4)手动快换网装置×2 4)MANUAL MECHANICS SCREEN CHANGER×2
5)全自动收卷 5)FULL AUTOMATIC WINDER
6)压花轮 6)Embossing Roller
